Bulldozer | Dozer Machine

Achoimre

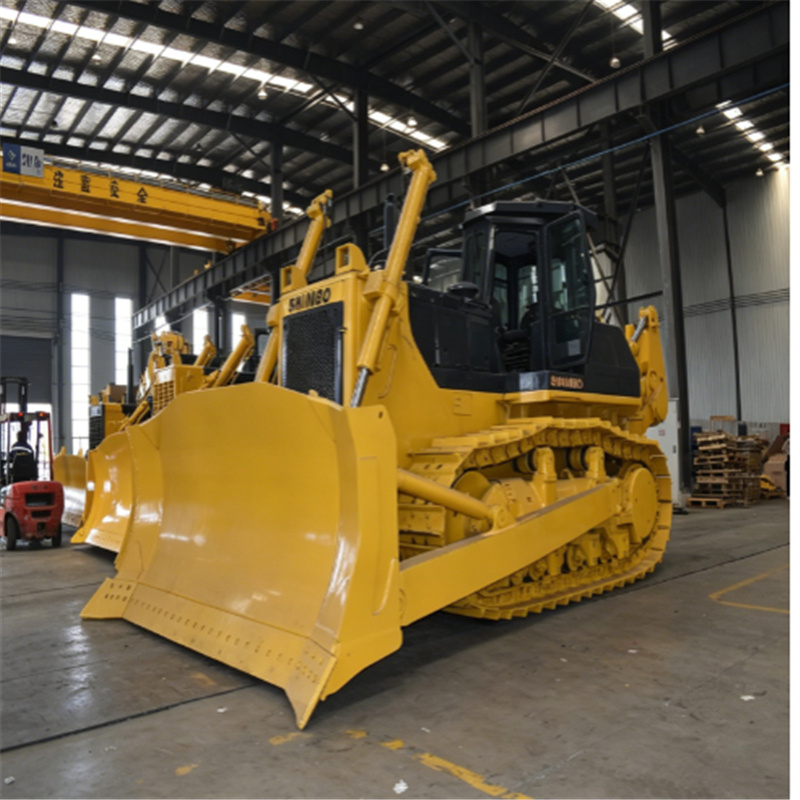

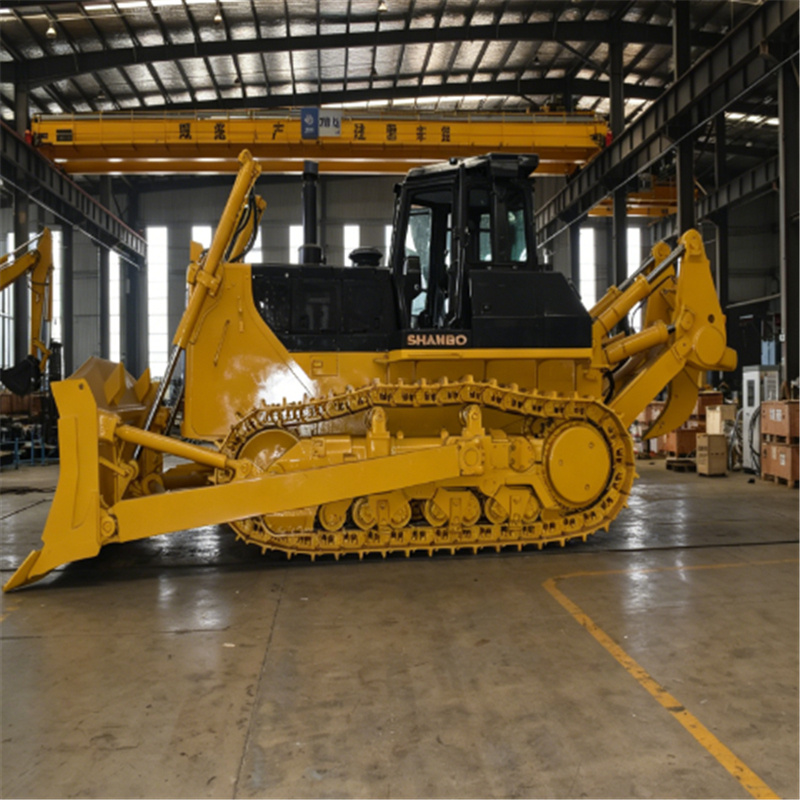

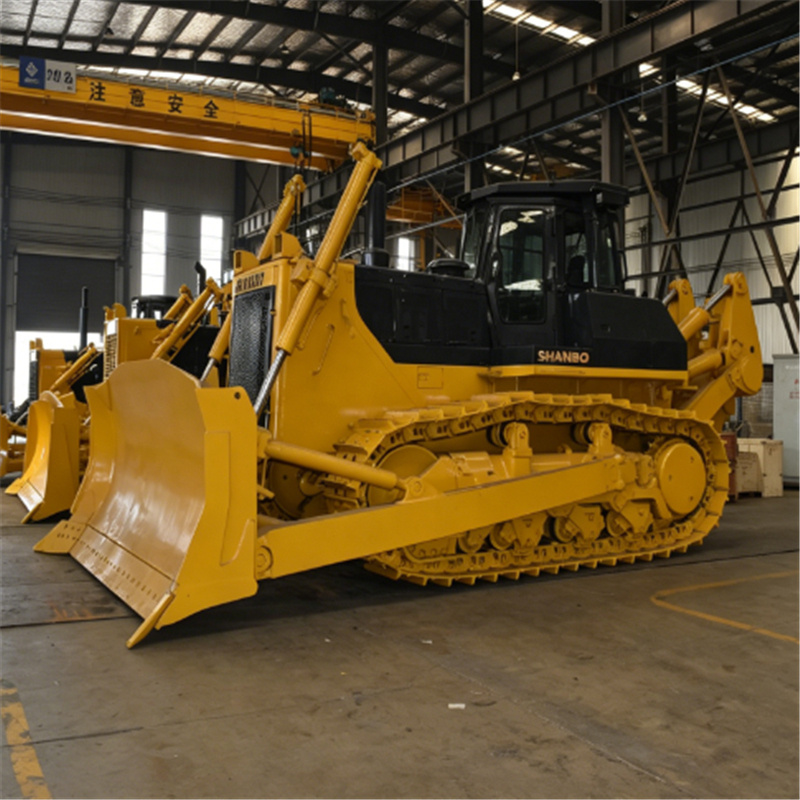

Tá an dozer seo, a úsáideann rólaíocht trom, ag tógáil meáchan oibre de 54000 kg, agus tá sé curtha leis an injin uisce-fuair Cummins KTA19-C525 turascógaíte le cumhacht rátaithe de 340 kW. Tá sé comhtháite le blaid amháin le cábán 16 m³, le blaid dhíreach-chliaintithe le leithead 4314 mm agus le doimhneachta is mó de 700 mm. Tá an grádúlacht is airde ar 30°, ag úsáid tiomána láir gearr spiral bevel, clúchadh tiomána agus breithniú fliuch iolrachpláta le rialú nasc hidrilic. Tugann na rólaíochta sealaithe le leithead 610 mm agus le oiliúint dhubh brú talún de 0.123 MPa, agus tá siad comhtháite le cilindirí hidrilice ripper. Tá trí giorraíocht chun aghaidh agus trí giorraíocht chun cúl ann. Úsáidtear é go forleathan i mbunaithe míne, i leibhéilú infrastruchtúr mhór, i saothrú an daingean agus i dtionscnaimh tromchúiseacha tréimhsí tailings, agus tá cumhacht láidir, tacaíocht stádach lárioncaíochta agus éifeachtúlacht oibre ard aige.

Cur síos

Injin Cummins KTA19-C525 láidir

Inneall díseála 4-riachtanach líneach fuaraithe le huisce, le turbscóróireacht agus le comh-fhuaraithe, toirt 18.9L, cumhacht rátaithe 340kW ag 2000rpm. An torcas uasta 1900N·m ag 1400rpm, torcas aon-ghaile i dtuaslagáin íseal chun dozadh tromchúiseach sléibhte a chinntiú; tomhas an ghaile ≤204g/kW·h chun fuinniú a shábháil. Tanc 715L mór a thacaíonn le hoibríocht uilig lá gan stad i mbainneáil talún.

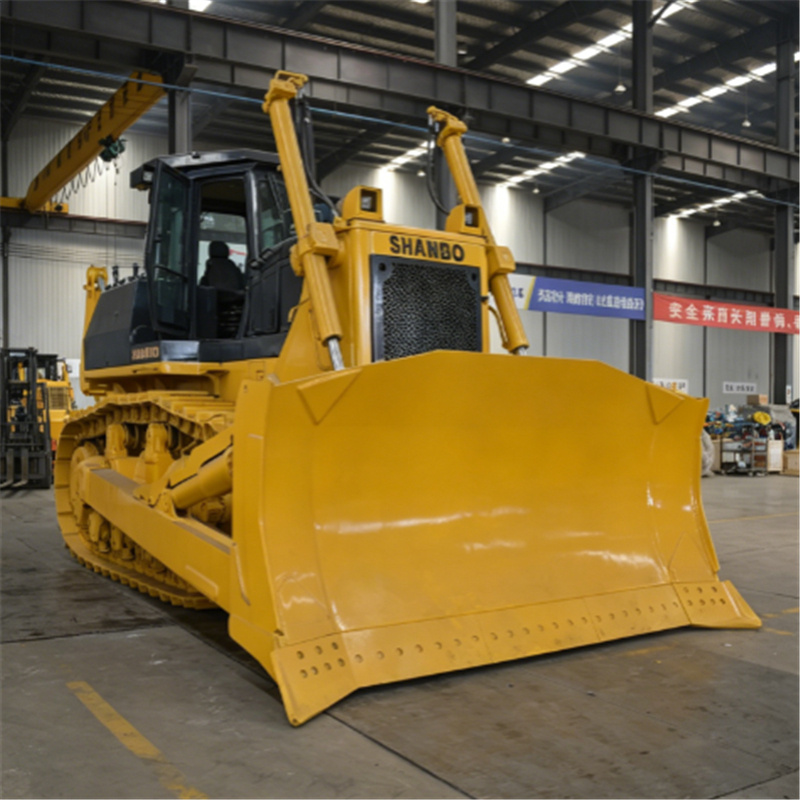

Bláid Mhór-Cumais agus Feidhmíocht Ghabhála Láidir

Bláid dhíreach-chliathaithe 16m³ mar chaighdeán, le leithead 4314mm agus airde 1841mm, chun níos mó talún a sheoladh in aon dul chun éifeachtúlacht na leibhéil a mhéadú. Doimhneacht uasta an ghabhála 700mm, uaslíne cliathaithe an bhlaide 1000mm, gabháil láidir ar chluasaigh géara agus ar thalamh crua. Córas hidrálach le dhá chilindir ardaithe + cilindir amháin cliathaithe a chinntíonn gluaiseacht shpeisialta agus staible an bhlaide.

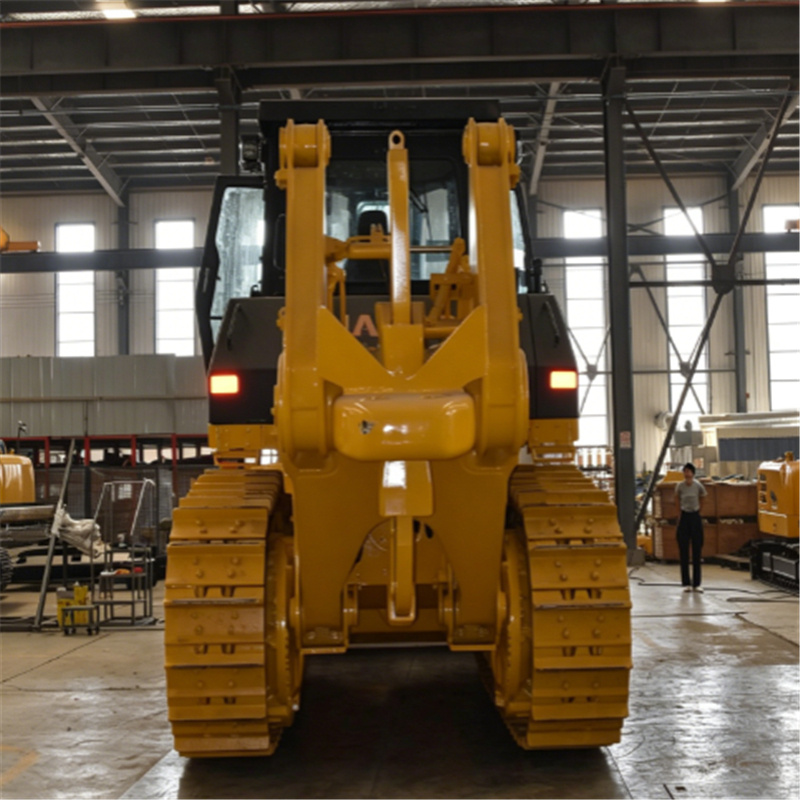

Scariúir hidrálach cothromaithe le briseadh talaimh agus cloch

Rialánaíonn dhaonar cailcíní an t-ardú scarifier, agus rialánaíonn dhaonar cailcíní eile an uillinn fiacla, briseann talamh daor, carraigeanna a bhfuil aimsir orthu agus tailings a bhfuil bualadh orthu. Soláthraíonn cailcíní le barra móir Φ190 tacaíocht hidrálach láidir, ag cumascadh dozing & scarifying chun costas breise a shábháil ar thaisceanna briste.

Tiontaitheoir torca hidrálach trí-ghnéithe amháin, + bogsa gearrphóra pláinéarach, 3 gairseacha ar aghaidh & 3 ar ais le haghaidh athshocraithe luais shléibhe. Tiomáint láir gearrtha spíralaigh le lubraicteoir sprays, cumas lucht mór agus ráta míshástacht íseal. Clutch treoigh iolrach fuar le spriong, brake roinnt hidrálach agus rialú ceangailte hidrálach chun treo slí síochánta & cruinn.

Crawlersaicead le críocha sealaithe agus le lubraicteoir leathan

bróga rúta le leithreas 610 mm, 41 príosán sealadóireachta ar an dá thaobh, ina bhfuil fás agus torthaí iomarcach a chosaint ar mhórchuairte fhad is atá siad ar bhóithre mhuinntir chloch. 2 rollaí úllmhaithe, 4 rollaí tacaíochta bilaterálacha + 3 rollaí tacaíochta aon-choigearta eachtaí taobh le cromadh eilastach cineála K chun an tromlucht a ghlacadh le linn oibre trom. Brú ar an talamh 0.123 MPa amháin, a sheachaidh an dúntacht ar thailings bog agus ar an mbuaille le hábhar tráchtála iontach. Distantas idir lár na mbroga 2260 mm a thugann tacaíocht cothromaitheach don chás, agus dozing stábla ina dhiaidh sin ar chluasaigh 30°.

Córas Hidrálach Mhéid Ard le Sreabhan Mór

An brú oibre uasta 21 MPa, pumpa oibre comhcheangailte agus pumpa PPC dúbailte, agus tá ráta sreabháin 284 L/min ag 2000 rpm ón spéirbhreathnóir. Córais hidrálacha iarmhíreanna neamhspleácha do thógáil na bláide, do thilting na bláide agus do scariúir, agus gluaisteán co-aimseartha gaothmhar gan aon mhoill.

corp trom 54 tonna do shaincheanúintí tromchúrsa éagsúla

Scriosadh an chlúdhaigh thar barr na míneolaíochta oscailte, líonadh an t-áiseanna móir le talamh, cothabháil agus athshamhlú lochán na mbuacach, doithín mór an bhealaí móire, cothabháil áit mhórgabhála, tionscail aistriú caorán na míneolaíochta.

Sonraí teicniúla

Múnla inneall	Cummins KTA19-C525
Cineál	Le huisce a oiriú, líneach, ceathair-threallach, ionaspróidheacht dhíreach, fhorléim agus idirmháilíocht
Luas Rátáilte	2000 RPM
Cumhacht rátáilte	340 kW
Líon na gcylindirí – trastomhas an chylindir × strók	6-159×159 mm
Volumain iomlán	18.9 L
Ráta tomhalta fuinnimh ag an bpunkt cúrsa	≤204 g/kW·h
An t-amharc uasta	1900 N·m/1400 rpm
Cumas umar breosla	82 L
Min. imréiteach talún	715 mm
Úsáid meáchan	54000 kg
Brú sonrach an phointe agus an talamh	0.123 MPa
Feidhmíocht dreapadóireachta	30°
An t-ardú i lár an rianta	2260 mm
Cumas an tseanbhoilg aonair	16 m³
Leathnú scáth	4314 mm
Airde lann	1841 mm
Gleacaire cúrtha as is airde	700 mm
An inclináid mhíochaine den bhlaide	1000 mm
Tiontaitheoir hidrilic	Tri-threithiún aon-riachtanach aonstáidiúil
Gréasán gear	Cineál gairdín pláinéarach le comhtháthú cumhachta (F3-R3)
Tiomáint lár	Gearrthóga beilí spírala, olaíocht le scuabadh
Clutch stiúrtha	Fliuch, iolamhír, brú sprionga, scaradh hidrilic
Brake stiúrtha	Bainne snámha agus tacaíocht hidrilic
Nascadh tiomána agus breithmheas	Nascadh hidrilic
Tiomáint deiridh	Laghdtú luais agus olaíocht le scuabadh an chéad ghearrthóga shuigh agus an chéad ghearrthóga phláinéarach
Cineál	Struchtúr síoschuingeach éilisiteach cineál K
Roth ag dul ar aghaidh	2 ar aghaidh agus ar an taobh eile
Roth tarrthaithe	4 ar an dá thaobh agus 3 ar an taobh amháin gach taobh
Cineál Creagairí	Crawlaí sealaithe i mbun-chuid (41 piece ar an dá thaobh)
Leithead an bhróga traenach	610 mm
An t-ionramh gnó is airde	21 MPa
Cineál puip oilé	Puip oibre agus puip PPC dúbailte
Trácht	284 L/min (luas an injin 2000rpm)
Diamadair istigh an rúitín ardaithe × líon	φ140×2
Diamadar istigh ar chilindir ciallach bláisc × líon	φ210×1
Diamadar istigh ar chilindir ardaithe an scaraifíora × líon	φ190×2
Diamadar istigh ar chilindir cóimheasú ceann an scaraifíora × líon	φ190×2
Geár radaí	Gearr 1 Gearr 2 Gearr 3
Ag dul chun aghaidh (km/u)	0~3.4 0~6.2 0~10.8
Ag dul ar ais (km/u)	0~4.1 0~7.5 0~13.8
