Drilling Rig

Achoimre

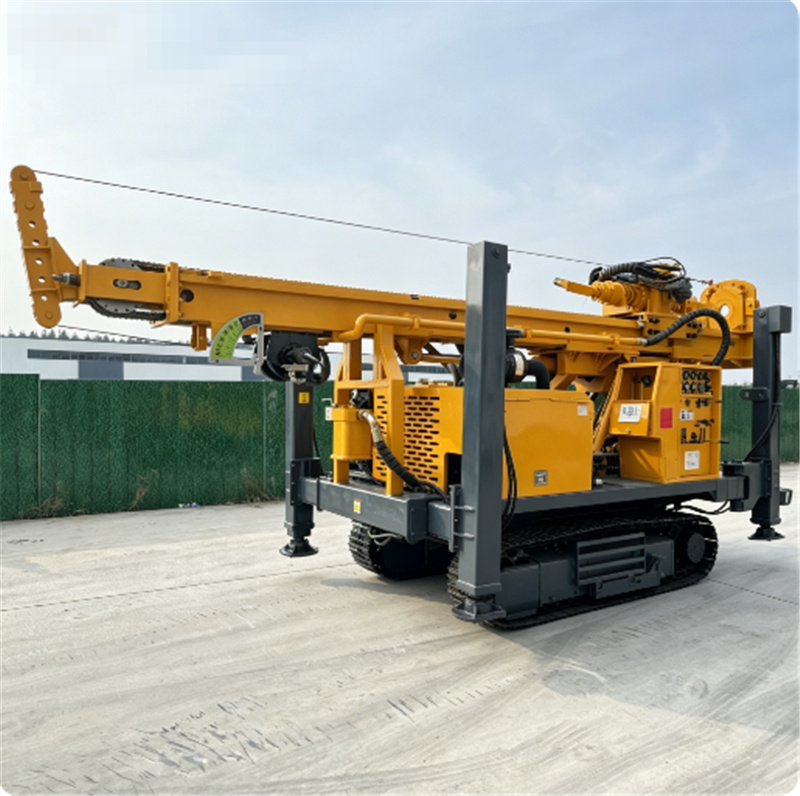

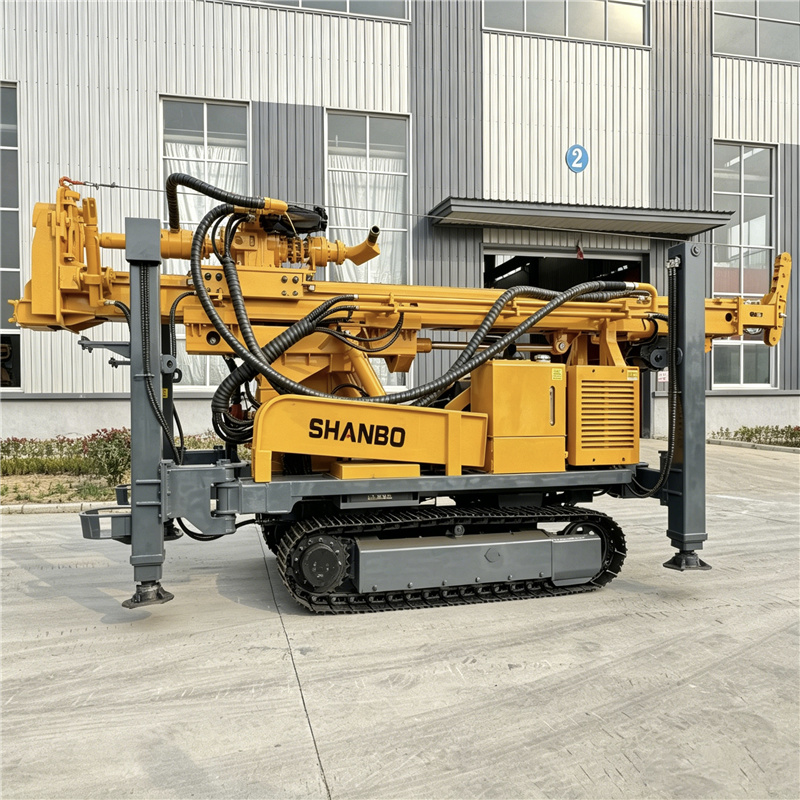

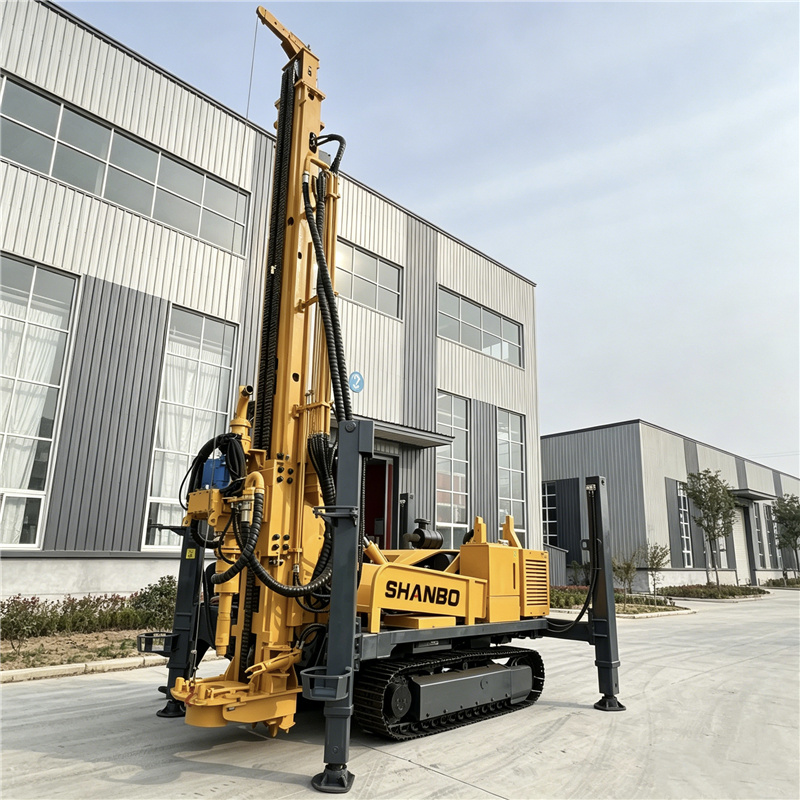

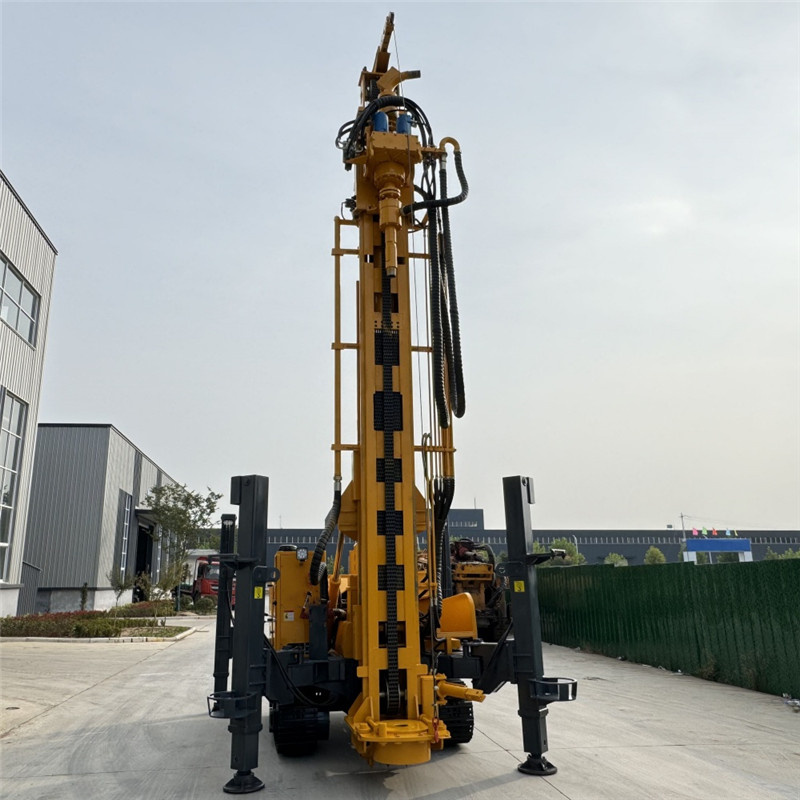

Tá an t-ullmhúchán drilliú le cuairt ar ais WR400-RC ag meascán 11 tonna, leis an inneall díosóil Yuchai 92kW, le doimhneacht uasta drilliú 400m agus le leathaireann poll 105–305mm. Tacaíonn sé le drilliú le hamraí pneamatach DTH agus le drilliú le cuairt ar ais le mór. Tugann an torc rothar dúblach 8000/4000N·m éifeachtúlacht chur isteach de 10–35m/uair. Tá seilfí hidrilic 1.6m ann agus tá an t-ullmhúchán suite ar chaisleán cruach le fánaíocht 21°, ag cur i bhfeidhm drilliú i n-éagsúla áitirí ag 45° agus ag 90° ingearach. Is féidir é a úsáid i straitéis gan chumasc agus i mbunadh cloiche, agus tá sé comhoiriúnach le pipeanna drilliú le cuairt ar ais 89/102mm agus le winch cúltaca 1.5 tonna. Tá an tomhas iomlán 7×1.85×2.86m chun aistriú éasca, agus úsáidtear é go forleathan do bhuaile uisce do theach domhain, do bhuaile uisce do thalamh feirme, do staidéir geolaíochta agus do phroifíl phile bunaithe.

Cur síos

Cruinneas 92kW Yuchai Power Assembly

Inneall diesel 4-chylindir Yuchai le heachtra chumhacht ard 92kW do ghoileann leanúnach 400m do chuid an phuinnse. Raon leathan brú oíche oibre 1.2–3.5MPa, tomhas an aeir 16–55m³/min, comhoiriúnach le gach cineál aistriúcháin aeir meánach agus airde.

Córas Rotaíochta Dúbailte Gearr

Torcais rotaíochta dúbailte 4000/8000N·m, luas rotaíochta 75–150r/min, athrú saor in aisce idir talamh bog agus craiceann daor. Tairgeann struchtúr rótaíochta hidrilic ar bharr an tseilfe cumhacht go díreach, agus cuireann sé isteach go tapa i gcluain agus i mbunaithe bog.

goileann Puinnse Domhain 400m le Iolrú Léithead an Bhuair

An doimhneacht is mó le goileann: 400m, leithead an bhuair 105–305mm, oiriúnach do bhuaillí uisce domhain agus do bhuaillí sláintiú le leithead mór. Píopa goileanna caighdeánach 3m ar fhad, curtha i gcomhtháthú le píopaí goileanna le hathrú treidh Φ89/Φ102mm, ag laghdú líon na n-uaireanta a chuirtear píopaí leis agus ag méadú éifeachtachta.

Teicneolaíocht Dhúbailte Goileanna do Raon Leathan Strata

Tacaíonn aon mhaisín le drilláil gásach DTH agus le drilláil i mbuailt an fhuarain i dtreo an mhuirn. Drilláil i mbuailt an fhuarain i dtreo an mhuirn don strataim gaineamh saor, agus briseadh le hamharclach DTH ar shreathanna carraige, oiriúnach do gach talamh bog agus daingean.

Crann tógála cumhachtach agus crann cabhrach

fórsa tógála príomh 22 ton, tógáil shasta ag 20m/min agus luas feadóige shasta ag 32m/min, sábháilte an t-am ar an gcrann tógála. Tacaíonn crann hidrálach 1.5-ton le tógáil an phíobáin drillála, is féidir le haghaidh aonair an obair tógála an phíobáin a chríochnú.

Cruach drillála le hiallú iolrach uillíse

Tacaíonn an cruach drillála le drilláil domhain ingearach ag 90° agus le drilláil taobhach ag 45°. Leathnaíonn an t-éadromhidrálach 1.6m an maisín ar thalamh chlochach sléibhe, ag cinnti dearndalú cruinn an drillála.

Bunús cré-ghlas cruinneachta ina bhfuil stáin ina dhiaidh sin, luas turraithe 2.5km/h, grádú 21° is airde, staible ar bhealaí sléibhe clochach agus lámharacha. Méid iomlán coimhthíoch 7×1.85×2.86m, costas íseal loingseoireachta do tharchur ar bháis charr.

Sonraí teicniúla

Meáchan (T)	11	Gluais druailliú (m)	400
Tríocha an drill (mm)	105-305	Fórsa tógála (T)	22
Luas tógála tapa (m/min)	20	Luas cur isteach tapa (m/min)	32
Luas gluaiseachta (km/u)	2.5	Uillinn an chéime suas (°)	21
Torc rotharach (N.m)	8000/4000	Luas Chrua (r/min)	75/150
Éifeachtúlacht Isteach (m/uair)	10-35	Bróga aer (Mpa)	1.2-3.5
Cosc aer (m³/min)	16-55	Méid (m)	71.852.86
Inneall	Yuchai	Féaras Mór (Kw)	92kw
Fórsa Tógála na Roinne (T)	1.5	Stroke na Coise (m)	1.6
Fad an Tuibhre Draileála (m)	3	Leithead an Tuibhre RC (mm)	89/102
Comhluadar oibre	45°,90°
Coinníoll oibre	An t-airgead a úsáidtear chun an t-airgead a dhíbirt
Modh drála	Bhrúighí rothlach agus brúithe le muintir na háite nó le sléibhte
Cinnín DTH comhoiriúnach	Rathanna meán- agus ard-phléasc aeir
