Wiertarka - Shanbo

Przegląd

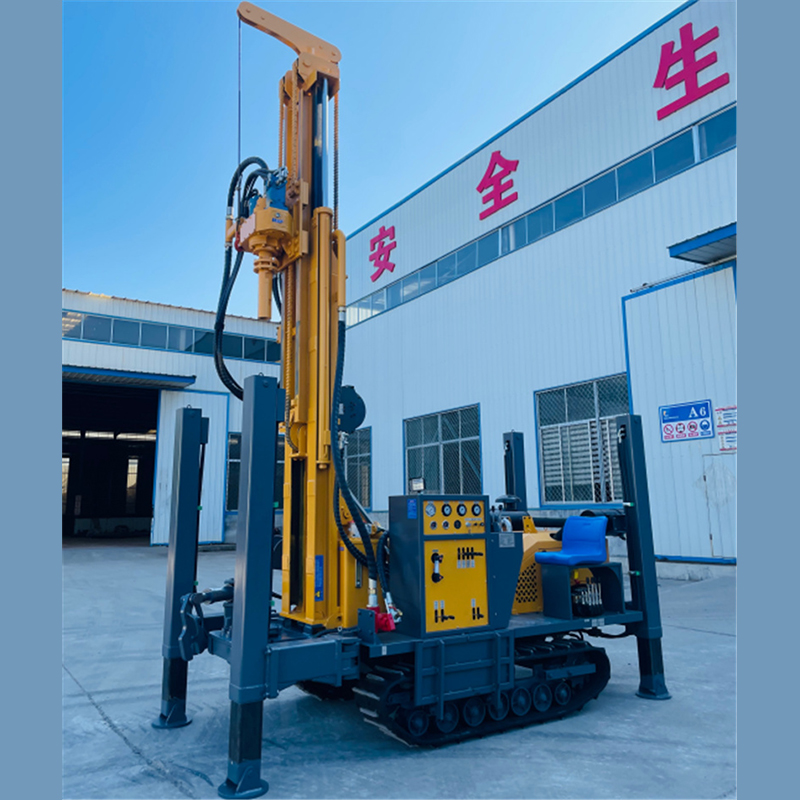

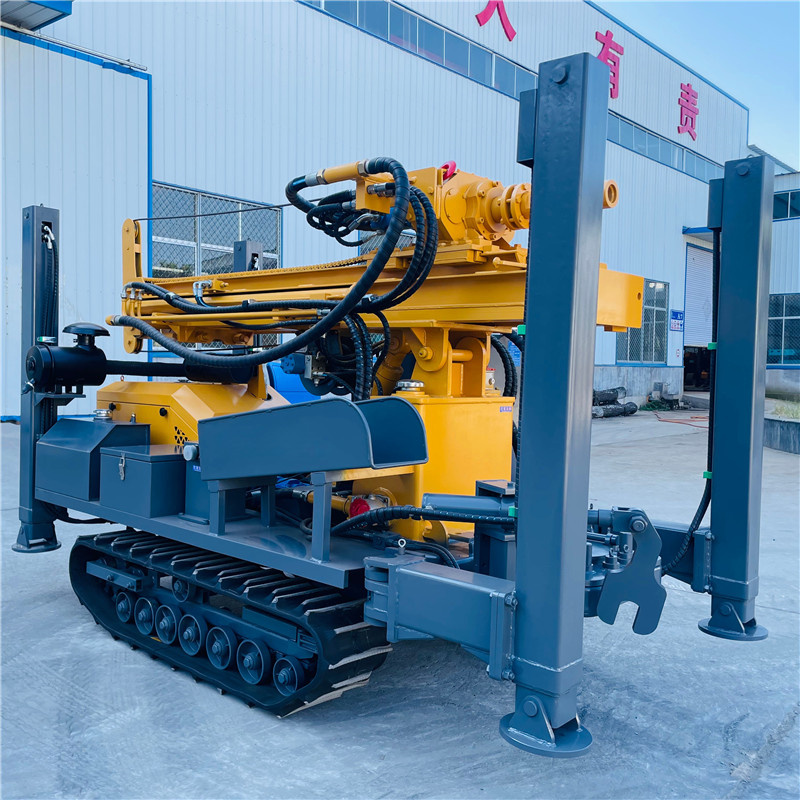

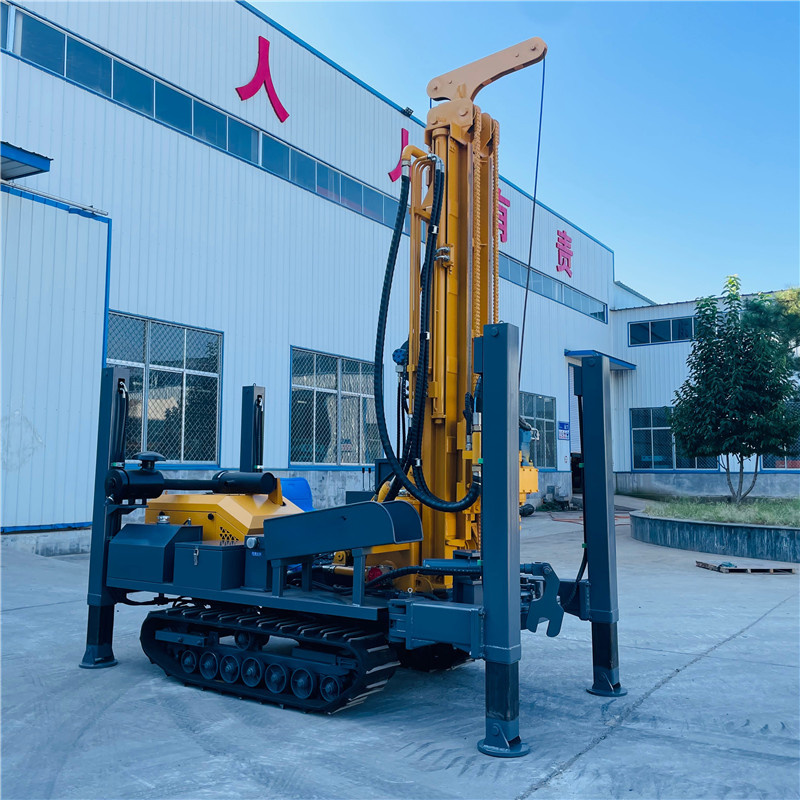

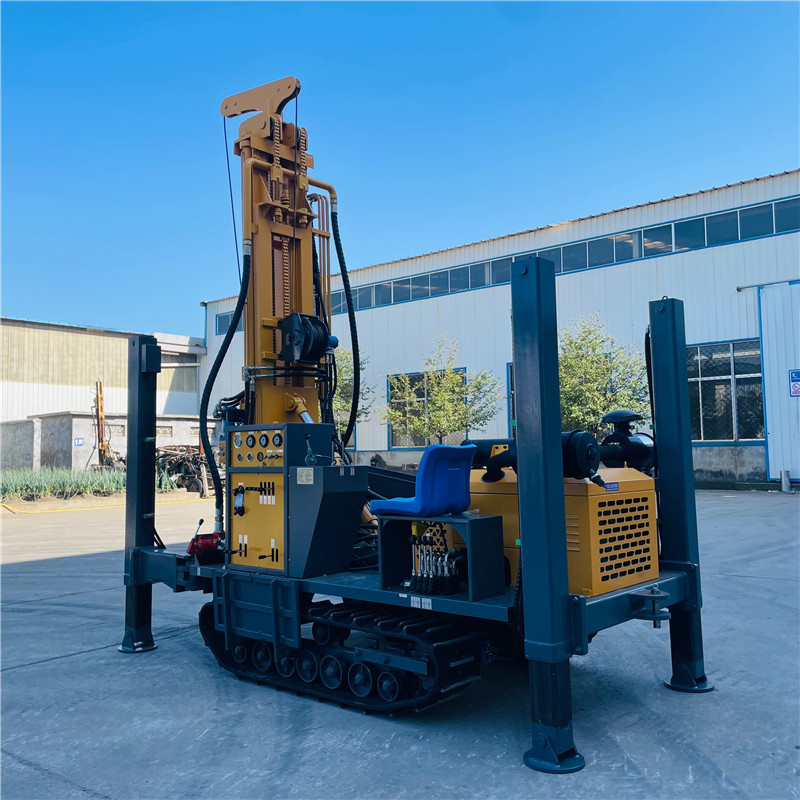

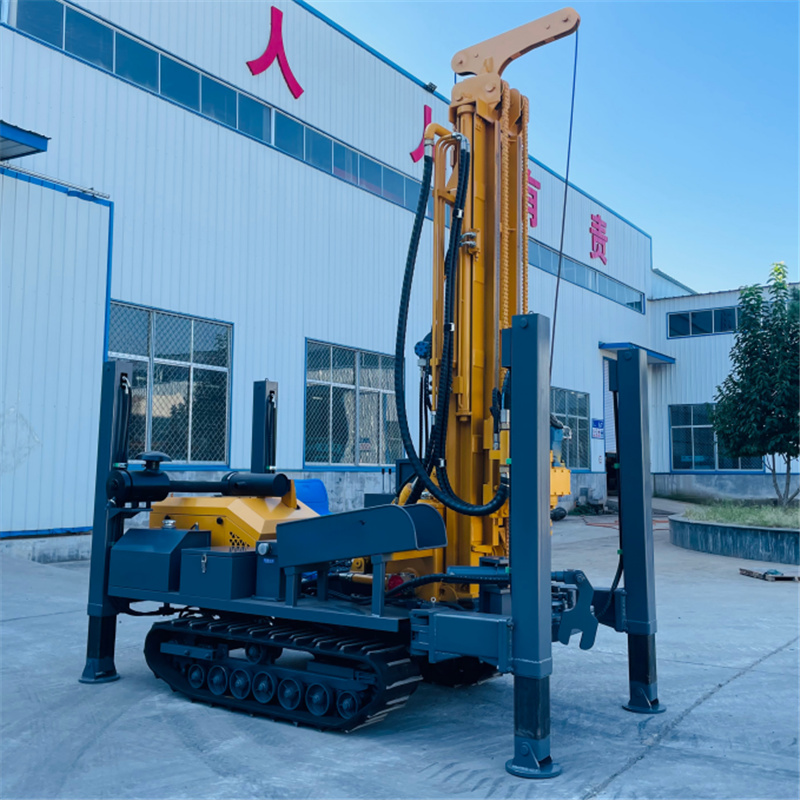

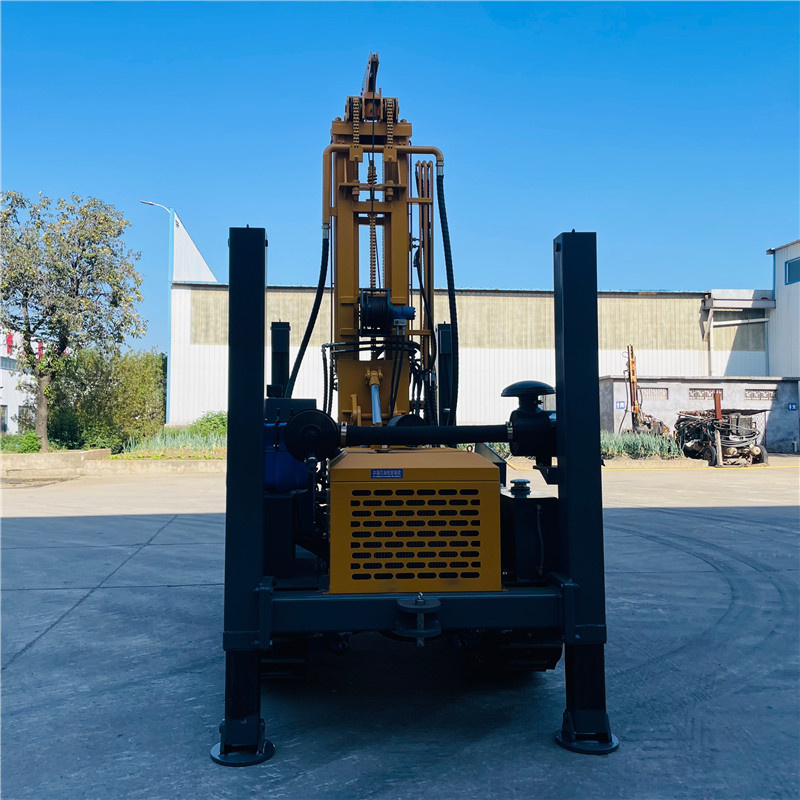

Ta gąsienicowa wiertnica do studni wodnych waży 4,7 tony, jest wyposażona w silnik wysokoprężny Yuchai o mocy 58 kW i umożliwia wiercenie na głębokość do 200 m przy średnicy otworu wynoszącej 140–254 mm. Wykorzystuje technologię wiercenia obrotowego z udarem pneumatycznym, zapewniającą moment obrotowy 3400–4700 N·m oraz wydajność przebijania na poziomie 10–35 m/h. Gąsienicowa podstawa umożliwia pokonywanie nachyleń do 30°, a wysokie podpory o skoku 1,4 m pozwalają dostosować urządzenie do złożonych warunków terenowych. Dzięki dużej sile podnoszenia oraz szybkości podnoszenia i zasilania urządzenie to znajduje szerokie zastosowanie przy wykonywaniu studni irygacyjnych na farmach, studni wody pitnej, studni odwadniających w budownictwie oraz płytkich badań geologicznych. Szerokość do transportu wynosi zaledwie 2,6 m, co ułatwia przewóz; urządzenie charakteryzuje się prostotą obsługi oraz wysoką efektywnością kosztową w średniej i małej skali robót wiertniczych.

Opis

Zintegrowana, łatwa w obsłudze tablica sterowania

Zintegrowana, szafkowa konsoleta sterująca z centralnie umieszczonymi manometrami i dźwigniami sterującymi zapewniająca przejrzysty widok operacji. Wszystkie czynności wiertnicze są kontrolowane w jednym miejscu, co ułatwia naukę obsługi i znacznie zmniejsza obciążenie operatorów.

Mocny silnik turbosprężarkowy Yuchai o mocy 58 kW

W wyposażeniu standardowym znajduje się czterocylindrowy silnik wysokoprężny Yuchai z turbosprężarką o mocy znamionowej 58 kW, zapewniający wystarczający zapas mocy oraz stabilne, ciągłe moment obrotowy. Wysoka moc przy niskim zużyciu paliwa zapewnia niezawodność podczas długotrwałych prac wiertniczych na otwartym powietrzu oraz obniża koszty eksploatacji.

trójna wysokociśnieniowa pompa hydrauliczna 35-35-20

Standardowa trójna pompa hydrauliczna 35-35-20 o wysokim ciśnieniu oleju i dużej wydajności przepływu, zapewniająca czułą reakcję układu hydraulicznego. Niskie straty energii umożliwiają zsynchronizowane wykonywanie czynności wiercenia, podnoszenia i przemieszczania z stabilnym zasilaniem mocy nawet w trudnych warunkach skalnych.

Wydajny dwustopniowy system filtracji powietrza

Podwójna struktura filtra powietrza skutecznie zatrzymuje pył budowlany i błoto, zapewniając pełną ochronę silnika. Przystosowana do ekstremalnych warunków pracy na zapylonych i błotnistych terenach otwartych, wydłuża żywotność silnika oraz zmniejsza liczbę wymian filtrów i koszty konserwacji.

Wciągarka i zestaw ciężkiego przekładni obrotowej

Kompaktowa hydrauliczna wciągarka o gładkiej, niskowibracyjnej pracy i elastycznym układzie. Maksymalna nośność wynosi 1,5 tony, umożliwia bezpieczne podnoszenie i opuszczanie rur wiertniczych.

Samodzielnie opracowana przekładnia obrotowa

Własna, ciężka przekładnia obrotowa dopasowana do hydraulicznego silnika orbitalnego BM6-245. Duży moment obrotowy i szybka prędkość wiercenia przy zrównoważonym doborze mocy zapewniają wysoką wydajność i oszczędność paliwa.

Gąsienicowa podwozia z amortyzującymi gumowymi elementami

Szerokie gumowe gąsienice o doskonałej zdolności tłumienia wibracji, redukujące uszkodzenia precyzyjnych części maszyny podczas transportu. Minimalne uszkodzenia nawierzchni betonowych, trawiastych i twardych, odpowiednie do miejsc budowy w miastach, ogrodach oraz na obszarach wiejskich – zapewniające płynny ruch.

Specyfikacja

Masa (T)	4.7	Średnica rury wiertniczej (mm)	φ76 Φ89
Średnica otworu (mm)	140-254	Długość rury wiertniczej (m)	1,5 m, 2,0 m, 3,0 m
Głębokość wiercenia (m)	200	Siła podnoszenia maszyny wiertniczej (T)	13
Długość jednorazowego posuwu (m)	3.3	Prędkość szybkiego podnoszenia (m/min)	30
Prędkość chodzenia (km/h)	2.5	Prędkość szybkiego posuwu (m/min)	60
Nachylenie maksymalne (°)	30	Szerokość ładunku (m)	2.6
Zainstalowana pojemność kondensatora (kW)	58	Siła podnoszenia wyciągu (T)	1.5
Ciśnienie robocze powietrza (MPa)	1.7-2.5	Moment obrotowy obrotu (N·m)	3400-4700
Zużycie powietrza (m³/min)	17-31	Wymiary (mm)	395017502250
Prędkość obrotowa (obr/min)	45-70	Wydajność wiercenia (m/h)	10-35
Skok wysokiej nogi (m)	1.4	Marka silnika	yUCHAI
