Wiertnica do studni wodnych z obiegiem odwrotnym o maksymalnej głębokości 400 m, hydrauliczna wiertnica gąsienicowa
- Przegląd
- Opis
- Specyfikacja
- Powiązane produkty
Przegląd

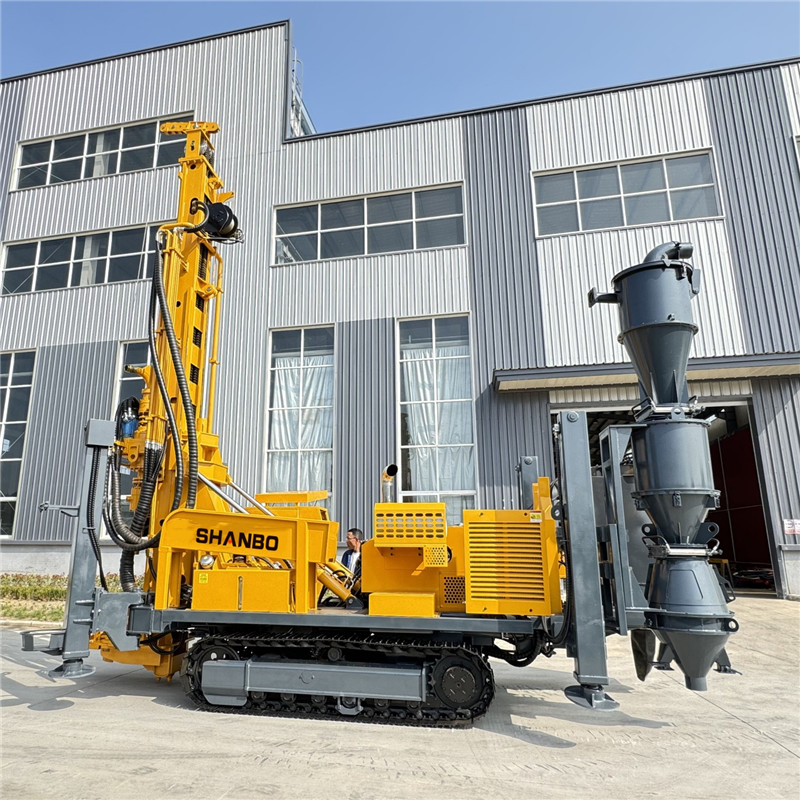

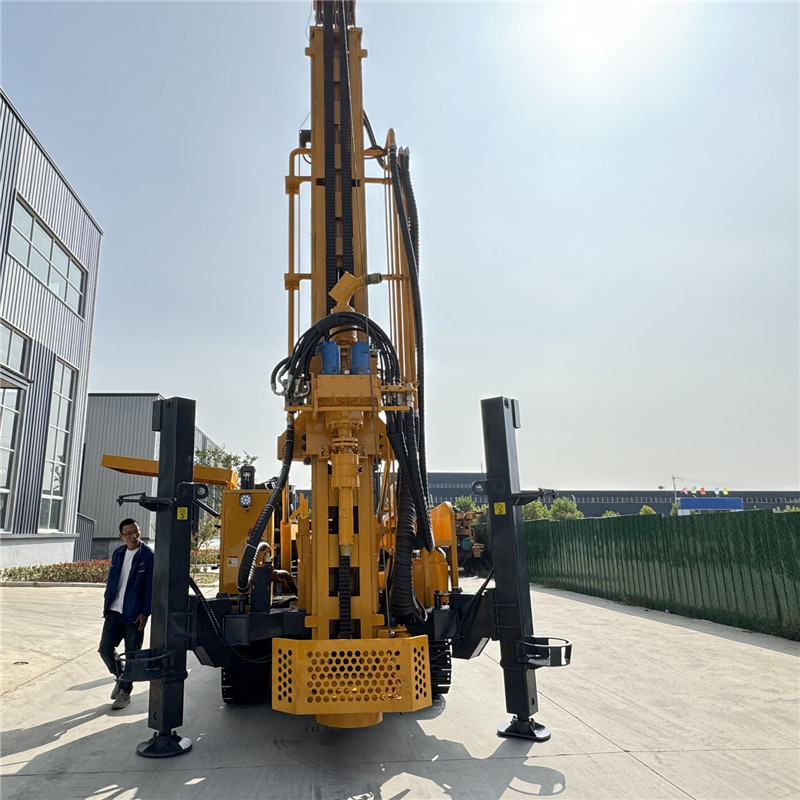

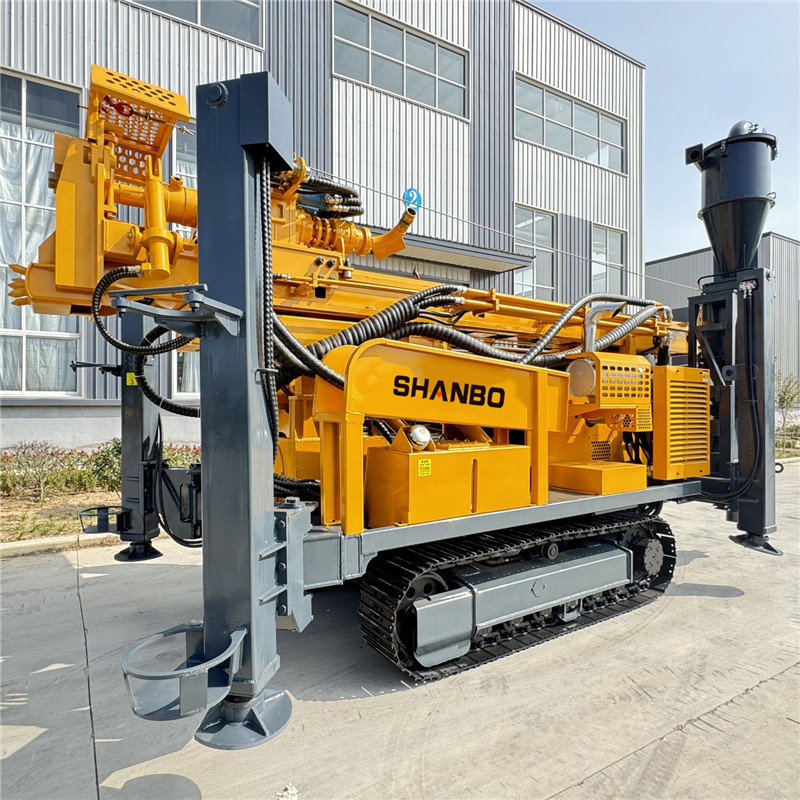

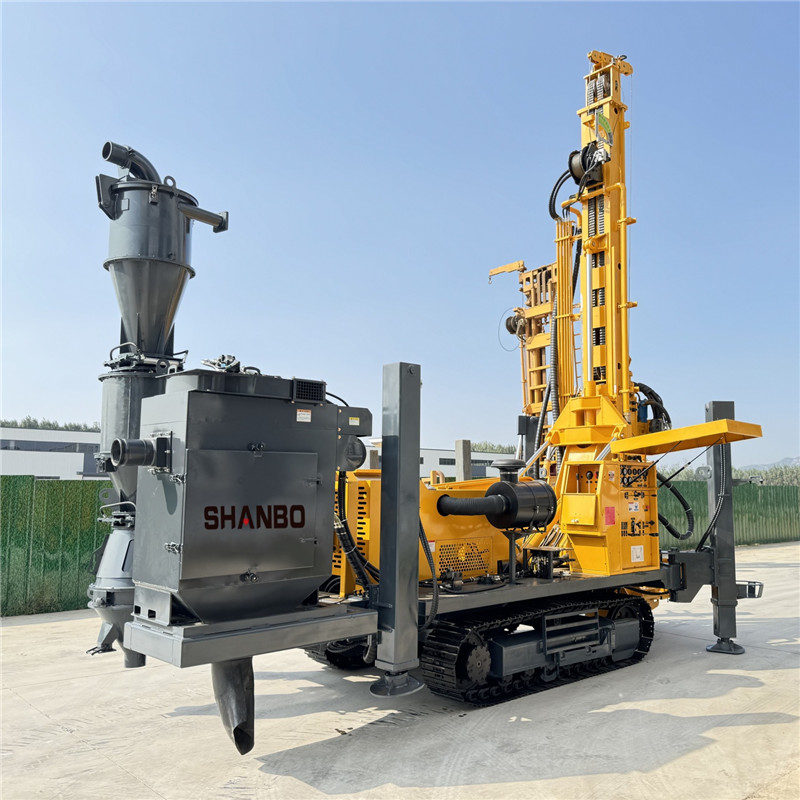

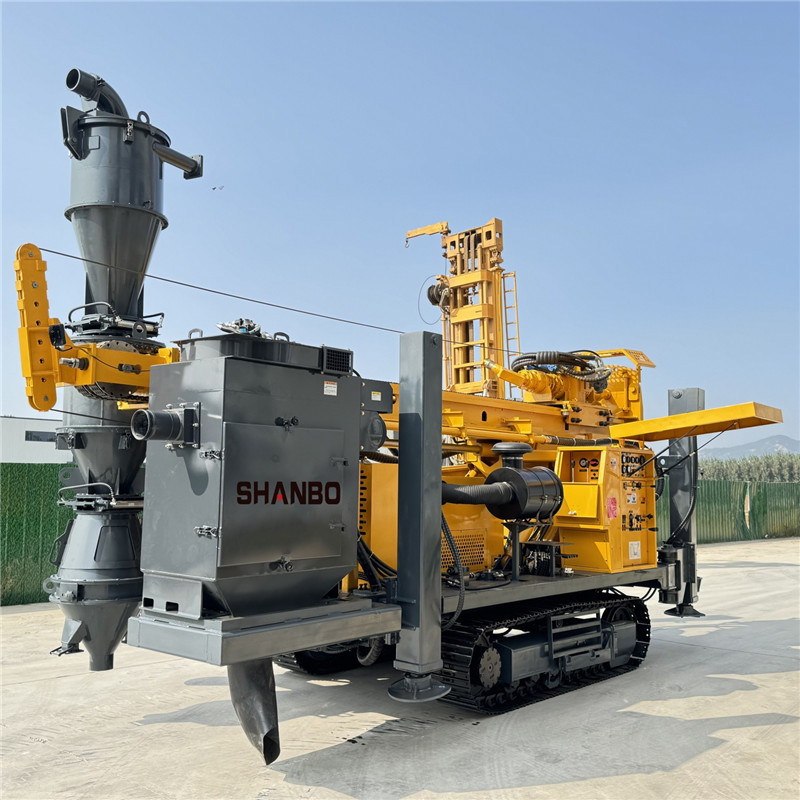

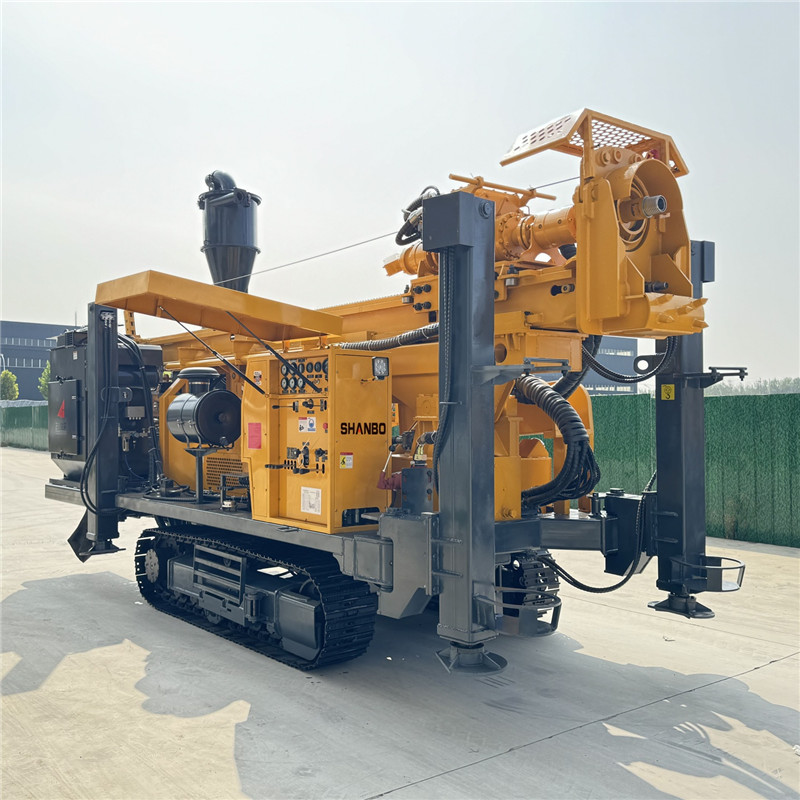

Ciężki wiertniczy agregat odwrotnego obiegu WR600-RC na gąsienicach waży 12,5 tony, jest wyposażony w silnik wysokoprężny Cummins o mocy 132 kW, maksymalna głębokość wiercenia wynosi 600 m, a średnica otworu mieści się w zakresie 105–450 mm. Obsługuje dwie technologie wiercenia: odwrotny obieg płuczki i wiercenie młotem DTH. Podwójny moment obrotowy wirnika wynosi 6000/12000 N·m, zapewniając wydajność przebijania na poziomie 10–35 m/h. Zastosowano hydrauliczne podpory z przedłużonym skokiem (1,7 m) i wzmocnione oraz stalowe gąsienice do jazdy po terenach nieutwardzonych; prędkość przemieszczania wynosi 3,5 km/h, zdolność pokonywania nachyleń – do 21°. Maszt umożliwia wiercenie pionowe (90°) w celu wykonania głębokich studni oraz wiercenie nachylone (45°) w celach poszukiwawczych. Przeznaczony do wiercenia w utworach niespakowanych oraz w twardej skorupie skalnej; kompatybilny z rurami wiertniczymi odwrotnego obiegu o średnicy 102/114 mm oraz ciężkim żurawikiem pomocniczym o udźwigu 2,5 t. Ogólne wymiary urządzenia: 7 × 2,1 × 2,9 m; kompatybilny z kompresorami średnio- i wysokociśnieniowymi o ciśnieniu roboczym 1,6–6 MPa. Szeroko stosowany przy wykonywaniu bardzo głębokich studni wody pitnej, dużych studni irygacyjnych, prac związanych z fundamentami palowych oraz głębokiej eksploracji geologicznej.
Opis
wysokomocowy układ napędowy Cummins o mocy 132 kW
Oryginalny silnik wysokoprężny Cummins o mocy znamionowej 132 kW, zapewniający obfite zapasy mocy do stabilnego, ciągłego wiercenia otworów na głębokość 600 m. Szeroki zakres ciśnienia powietrza: 1,6–6 MPa, zużycie powietrza: 16–75 m³/min, kompatybilny ze wszystkimi sprężarkami średnio- i wysokociśnieniowymi.
Bardzo duży moment obrotowy z podwójnym przekładniowym napędem obrotowym do przebijania skał
Podwójny moment obrotowy: 6000 N·m / 12000 N·m, prędkość obrotowa: 75–150 obr/min, przełącznik jednoprzyciskowy do pracy w miękkich glebach i twardych skałach. Konstrukcja hydraulicznego napędu obrotowego z górnym napędem umożliwia bezpośredni przekład mocy, zapewniając wyjątkową wydajność przy łamaniu twardej skały macierzystej.
ultraglebokie otwory o maksymalnej głębokości 600 m oraz szeroki zakres średnic otworów
Maksymalna głębokość wiercenia: 600 m, średnica otworu: 105–450 mm, odpowiedni do wiercenia ultraglebokich studni wodnych, dużych otworów odwadniających oraz pali fundamentowych. Standardowe rury wiertnicze o długości 3 m oraz dedykowane rury wiertnicze RC o średnicy Φ102/Φ114, redukujące liczbę połączeń rur i zwiększające wydajność pracy.
Jedna maszyna integruje wiertnicę obiegu odwrotnego z płuczkiem błotnym i wiertnicę pneumatyczną DTH. Płuczek błotny do obiegu odwrotnego stosowany jest w luźnych osadach, natomiast wysokociśnieniowy młot DTH służy do rozbijania twardych skał – rozwiązanie to nadaje się do wszystkich warunków gruntowych, zarówno miękkich, jak i twardych.
System ciężkiego podnoszenia + 2,5-tonowy wytrzymały wciągarka hydrauliczna
główna siła podnoszenia wynosi 29 ton, prędkość szybkiego podnoszenia to 29 m/min, a szybkiego opuszczania – 33 m/min, co znacznie skraca czas wykonania pojedynczej otworu. 2,5-tonowa wytrzymała hydrauliczna wciągarka bezpiecznie podnosi ciężkie rury wiertnicze i narzędzia; obsługę rur może wykonać jedna osoba.
masta regulowana pod kątem 45°/90° do wielofunkcyjnej pracy
Masta umożliwia wiercenie pionowych głębokich studni wodnych pod kątem 90° oraz wiercenie nachylonych otworów kotwiących pod kątem 45°. Wzmocnione hydrauliczne podpory o skoku 1,7 m pozwalają szybko wyregulować poziom urządzenia na nierównym terenie górskim, zapewniając tym samym pionowość wiercenia.
Zgrubiona, odporna na zużycie, stalowa podwozia z szybką prędkością przeniesienia 3,5 km/h, maksymalna podwyższająca się podłoga 21° dla stabilnej jazdy po żwirzystej i błotnistej górskiej drodze. Całkowity wymiar 7×2,1×2,9 m o umiarkowanej szerokości, dogodny do transportu płaskoosobowego na krótkie odległości i niskim kosztem logistycznym.
Szerokie zastosowanie w dużych projektach budowlanych
600 m głębokości wioskowe studnie do wody, duże połączone ze sobą studnie nawadniania gospodarstw, głębokie studnie odwodniające dla wieżowców, odwrotne wiązanie fundamentów wiertniczych, głębokie poszukiwania jądra geologicznego, nachylone wiercenia
Specyfikacja
| Waga (T) | 12.5 | Głębokość wiercenia (m) | 600 |
| Średnica wiercenia (mm) | 105-450 | Siła wciągania (t) | 29 |
| Szybkość wciągania (m/min) | 29 | Prędkość szybkiego posuwu (m/min) | 33 |
| Prędkość przemieszczania (km/h) | 3.5 | Kąt wznoszenia (°) | 21 |
| Moment obrotowy (N·m) | 12000/6000 | Obroty (obr/min) | 75/150 |
| Wydajność penetracji (m/h) | 10-35 | Ciśnienie powietrza (Mpa) | 1.6-6 |
| Zużycie powietrza (m³/min) | 16-75 | Wymiar (m) | 7*2.1*2.9 |
| Silnik | Cummins | Moc główna (Kw) | 132kw |
| Siła podnoszenia wyciągu (T) | 2.5 | Skok nogi (m) | 1.7 |
| Długość rury wiertniczej (m) | 3 | Średnica rury wiertniczej RC (mm) | 102/114 |
| Kąt pracy | 45°, 90° | ||
| Stan roboczy | Nieutwardzona formacja i głowica kamienna | ||
| Metoda wiercenia | Górny napęd hydrauliczny obrotowy i młot pchający lub wiercenie w mudzie | ||
| Dopasowany młot DTH | Seria średniego i wysokiego ciśnienia powietrza | ||
