Przegląd

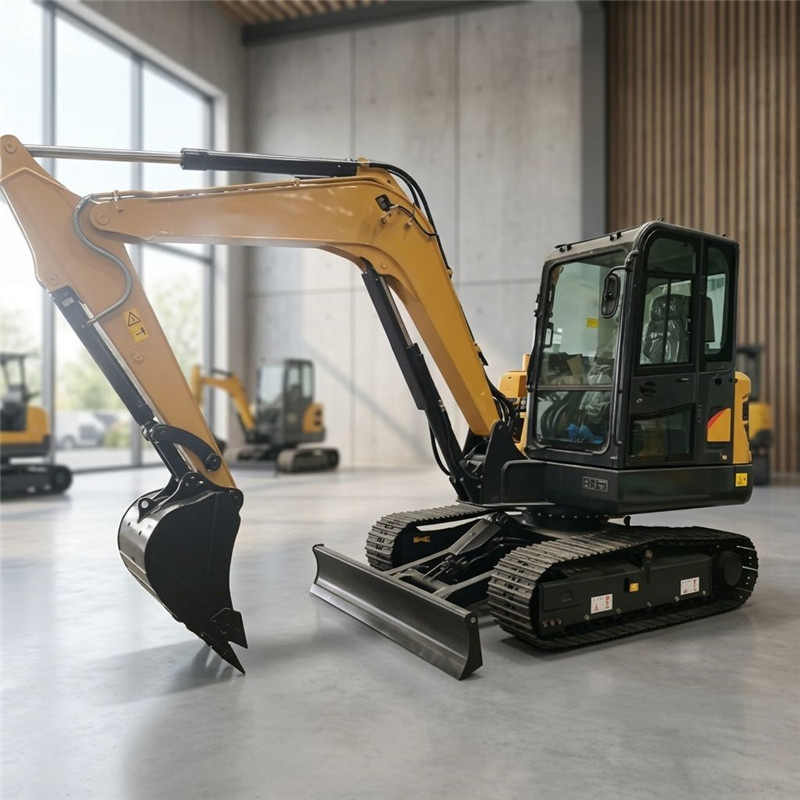

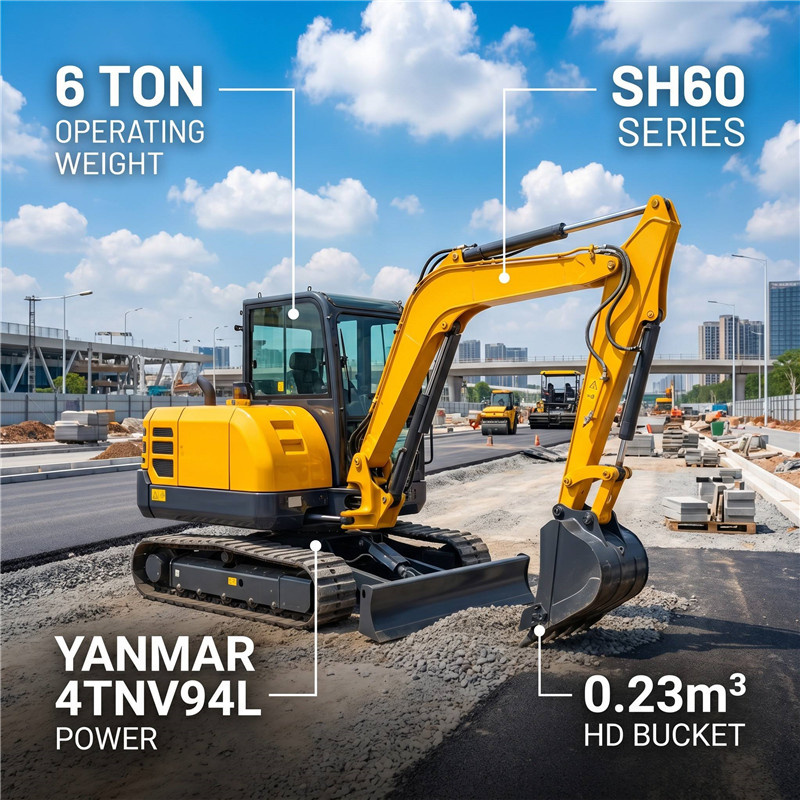

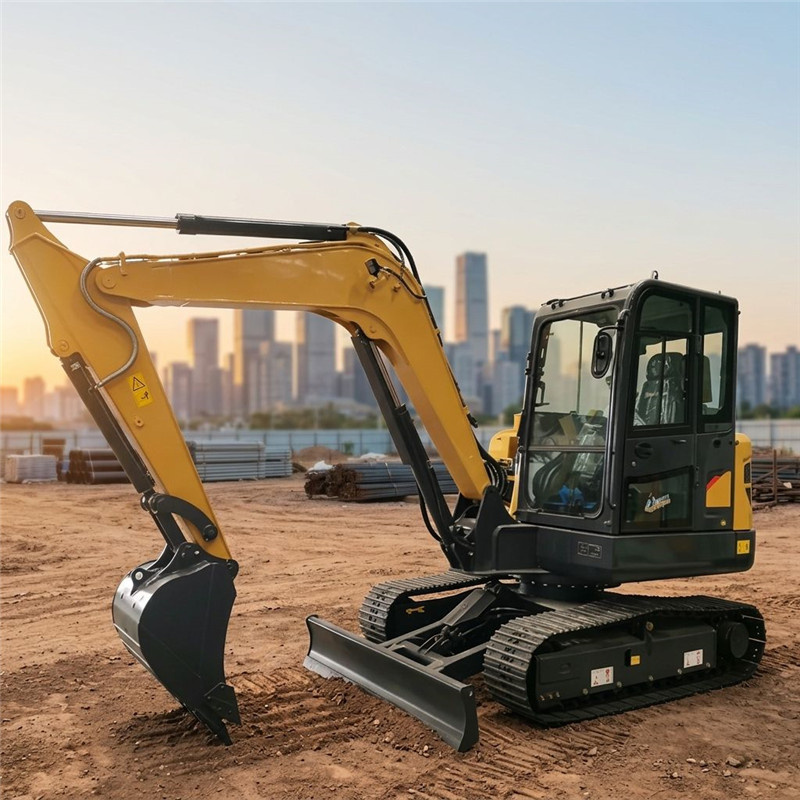

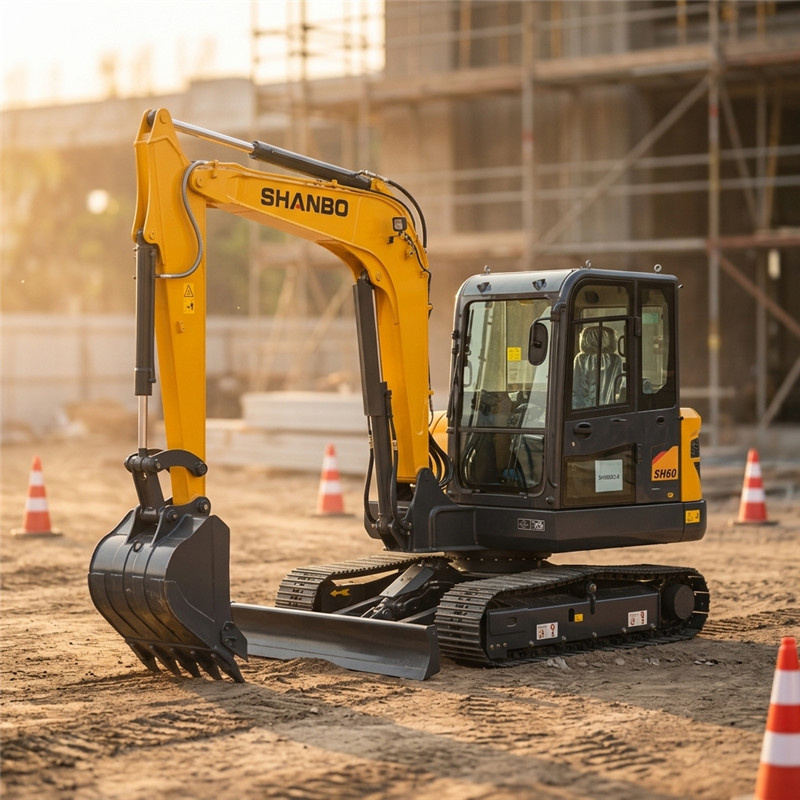

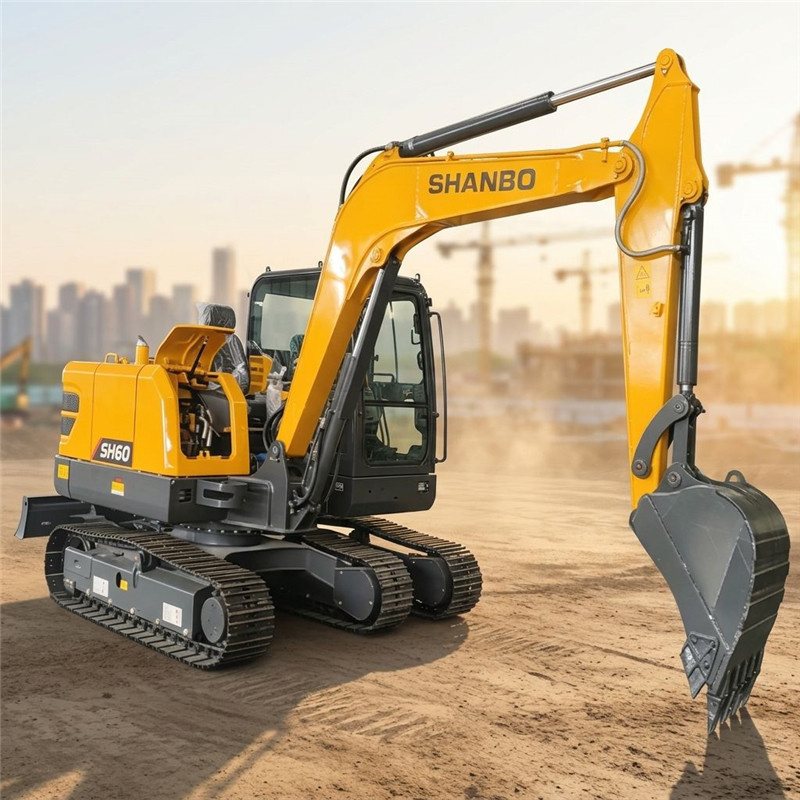

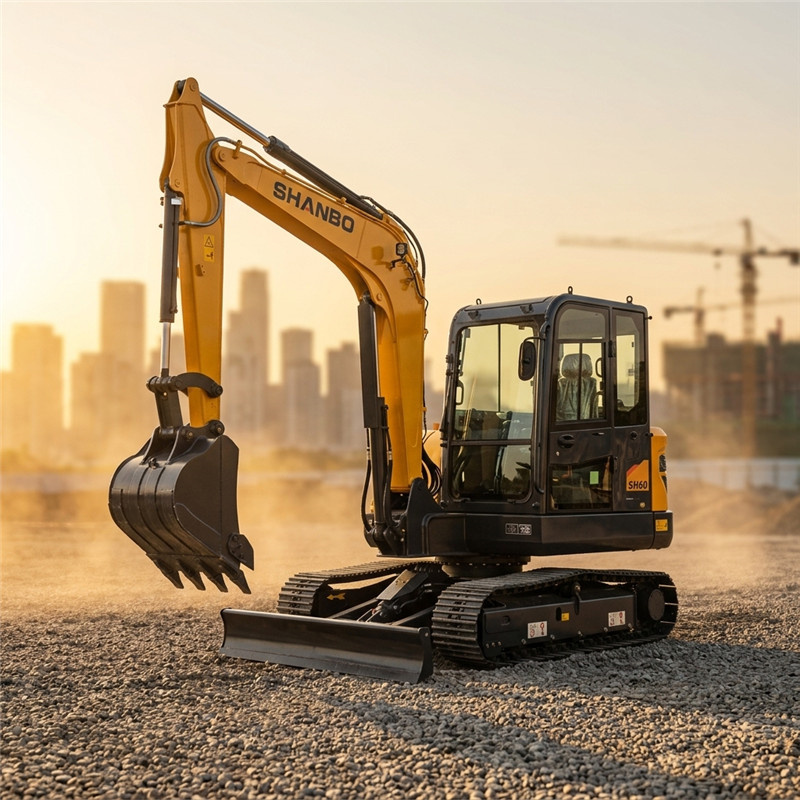

SH60 to mini hydrauliczna koparka o masie roboczej 5800 kg firmy SHANBO, wyposażona w paliwowo oszczędny silnik wysokoprężny 4TNV94L oraz zintegrowaną pompę i zawór hydrauliczny typu inline. Kompaktowa konstrukcja i nadzwyczaj mały promień obrotu tylnego kadłuba, połączona ze standardowym koszem o pojemności 0,23 m³ oraz przednim nożem do wygładzania gruntu. Koparka ta potrafi pokonywać nachylenia przekraczające 35°, zapewniając płynne ruchy przy niskim zużyciu paliwa. Jest odpowiednia do prac remontowych w zakresie komunalnym, ogrodniczych, budowy w obszarach wiejskich oraz demontażu wewnątrz pomieszczeń na ciasnych placach budowy. Kompatybilna z wieloma dodatkowymi urządzeniami roboczymi, ekonomiczna i łatwa w konserwacji – idealna dla małych firm budowlanych oraz działalności wynajmu sprzętu.
Opis
Oszałdowy i stabilny układ napędowy
Zastosowano niezawodny silnik 4TNV94L o mocy znamionowej 36,2 kW, zapewniający wystarczający moment obrotowy w zakresie niskich prędkości do stabilnego wykonywania ciężkich prac kopania. Duża, 115-litrowa cysterna paliwa umożliwia pracę bez przerwy przez cały dzień, co zmniejsza czas postoju na uzupełnienie paliwa. Pojemność oleju silnikowego wynosi 12 litrów, co wydłuża interwały konserwacji i skraca czas regularnych przeglądów.
Zintegrowany wysokowydajny system hydrauliczny
Wbudowany układ hydrauliczny z pompą główną i zaworem, przepływ pompy wynosi 159 l/min, zapewniając szybką reakcję działania. Główne ciśnienie bezpieczeństwa wynosi 25 MPa; oddzielna regulacja ciśnienia dla jazdy i obrotu zapewnia płynne wykonywanie złożonych ruchów. Niezależna cysterna hydrauliczna o pojemności 75 litrów zapewnia stabilne odprowadzanie ciepła oraz stałą wydajność podczas długotrwałej pracy w warunkach wysokiej temperatury. Siła kopania kosza wynosi 48 kN, a siła kopania ramienia – 29 kN, co zapewnia dużą moc przy wykonywaniu prac takich jak kopiowanie rowów, rozbijanie materiałów i załadunek.
Kompaktowa konstrukcja z mini-ogonem przeznaczona do pracy na wąskich terenach
Minimalny promień skrętu tylnego wynosi zaledwie 1768 mm, eliminując ryzyko kolizji w przejściach, podwórkach oraz na terenach budowlanych wewnątrz budynków. Całkowita długość maszyny wynosi 5962 mm, a szerokość – 1900 mm, co ułatwia transport przyczepą i obniża koszty logistyczne. Duża wysokość prześwitu ramy górnej i dolnej zapewnia ochronę podwozia na drogach kamiennych i nierównych. Minimalny promień skrętu wynosi 2399 mm, umożliwiając wykonywanie prac brzeżnych przy ścianach i pasach zieleni bez konieczności częstego przemieszczania maszyny.
Przedni wielofunkcyjny płótno gładzika
Standardowe, zintegrowane płótno gładzika o wysokości podnoszenia 368 mm i głębokości kopiowania 465 mm. Pozwala na wyrównywanie powierzchni gruntu, zasypywanie wykopów oraz stabilizację maszyny podczas robót kopania. Wykonuje jednoczesnie operacje rozluźniania, wyrównywania oraz zabezpieczania nachylenia, eliminując potrzebę zakupu dodatkowego sprzętu do wyrównywania.
Gąsienicowa platforma o wysokiej przejezdności
Opcjonalne stalowe\/gumowe klocki gąsienicowe o szerokości 400 mm, ciśnienie na podłoże tylko 35 kPa, zapobiegają zapadaniu się na trawie i miękkim gruncie. Podwójna prędkość jazdy: 3,8\/2,2 km\/h – wysoka prędkość do szybkiego przemieszczania, niska prędkość do silnego przyczepu. Maksymalna siła napędowa 56 kN, możliwość pokonywania nachylenia ponad 35°, stabilna wydajność przeciwpoślizgowa na stromych zboczach i w wykopach fundamentowych. Rozstaw osi gąsienic 1990 mm zapewnia zrównoważone podparcie nadwozia bez drgań podczas pracy.
Specyfikacja
| Waga robocza | 5800 kg |
| Pojemność łopaty roboczej | 0,23 m³ |
| Model silnika | 4TNV94L |
| Moc znamionowa\/prędkość obrotowa (zgodnie z normą ISO) | 36,2\/2100 kW\/obr\/min |
| Maksymalny moment obrotowy/obroty | 193,2–210,6\/1260 N·m |
| Główna pompa | W linii |
| Główny zawór | W linii |
| Prędkość jazdy (W\/N) | 3,8\/2,2 km\/h |
| Prędkość obrotowa | 10,5 obr\/min |
| Zdolność do wznoszenia | >35 ° |
| Ciśnienie w glebie | 35 kPa |
| Siła kopania łyżki | 48 kN |
| Siła kopania ramienia | 29 kN |
| Maksymalna siła ciągnąca | 56 kN |
| Nominalny przepływ głównej pompy | 159 L/min |
| Ciśnienie główne bezpieczniku | 25 MPa |
| Ciśnienie w systemie transportowym | 25 MPa |
| Ciśnienie układu obrotu | 21,6 MPa |
| Pojemność zbiornika paliwa | 115 l |
| Pojemność zbiornika hydraulicznego | 75 L |
| Pojemność oleju silnikowego | 12 L |
| Długość ramienia podnoszącego | 3000 mm |
| Długość ręki roboczej | 1600 mm |
| Pojemność łyżki | 0,23 m³ |
| Maks. wysokość kopania | 5750 mm |
| Maks. wysokość załadunku | 4110 mm |
| Maks. głębokość kopania | 3806 mm |
| Maks. promień kopania | 6149 mm |
| Min. promień huśtawki | 2399 mm |
| Wysokość podniesienia buldożera | 368 mm |
| Głębokość płyty gąsienicowej | 465 mm |
| Całkowita długość | 5962 mm |
| Długość styku z podłożem (transport) | 3330 mm |
| Całkowita wysokość (do szczycia ramienia) | 1940 mm |
| Całkowita szerokość | 1900 mm |
| Całkowita wysokość (do góry pokrywy) | 2672 mm |
| Prześwit górnej ramy | 691 mm |
| Prześwit dolnej ramy | 360 mm |
| Min. promienie wahania ogona | 1768 mm |
| Rozstaw osi gąsienicy | 1990 mm |
| Długość gąsienicy | 2530 mm |
| Przekład toru | 1480 mm |
| Szerokość buta gąsienicy | 400 mm |
| Całkowita szerokość nadwozia | 1880 mm |
| Wysokość maski | 1733 mm |
| Szerokość platformy | 1810 mm |
| Promień obrotu ogona | 1768 mm |
