Przegląd

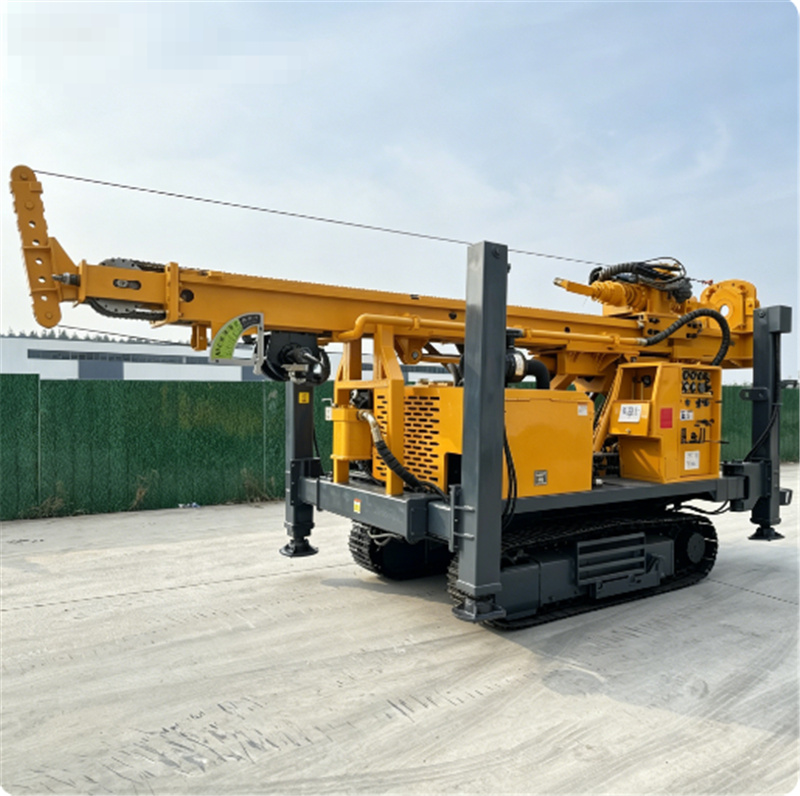

Gąsienicowa wiertnica cyrkulacyjna wsteczna WR400-RC o masie 11 ton, wyposażona w silnik wysokoprężny Yuchai o mocy 92 kW, maksymalna głębokość wiercenia 400 m, średnica otworu 105–305 mm. Obsługuje zarówno wiercenie udarowe DTH z użyciem młota pneumatycznego, jak i wiercenie cyrkulacyjne wsteczne z użyciem płuczki. Podwójny moment obrotowy na wałach napędowych wynosi 8000/4000 N·m, zapewniając wydajność wiercenia na poziomie 10–35 m/h. Wyposażona w hydrauliczne podpory o skoku 1,6 m oraz stalową gąsienicową podwozie z możliwością pokonywania nachylenia do 21°, umożliwia wiercenie pod różnymi kątami – od 45° (pochyłego) do 90° (pionowego). Przystosowana do wiercenia w utworach niezwięzłych oraz w skałach macierzystych; kompatybilna z rurami wiertniczymi cyrkulacyjnymi wstecznymi o średnicy 89/102 mm oraz dodatkowym wciągaczem o nośności 1,5 t. Ogólne wymiary urządzenia: 7 × 1,85 × 2,86 m – zapewniają łatwą transportowalność; stosowana głównie przy wykonywaniu głębokich studni wodnych dla potrzeb domowych, studni irygacyjnych na farmach, badań geologicznych oraz prac związanych z wykonywaniem pali fundamentowych.
Opis
Stabilny układ napędowy Yuchai o mocy 92 kW
Silnik wysokoprężny Yuchai z czterema cylindrami i mocą wyjściową 92 kW do ciągłego wiercenia otworów o głębokości 400 m. Szeroki zakres roboczego ciśnienia powietrza: 1,2–3,5 MPa, zużycie powietrza: 16–55 m³/min; kompatybilny ze wszystkimi sprężarkami średniego i wysokiego ciśnienia.
System obrotowy z podwójnymi przekładniami o wysokim momencie obrotowym
Podwójny moment obrotowy: 4000/8000 N·m, prędkość obrotowa: 75–150 obr/min; możliwość swobodnego przełączania między miękkimi glebami a twardą skałą. Konstrukcja hydrauliczna napędu górnozawieszeniowego zapewnia bezpośredni przekład mocy oraz szybkie wnikanie w skały i luźne utwory.
wiercenie otworów głębokich (do 400 m) o wielu średnicach
Maksymalna głębokość wiercenia: 400 m, średnica otworu: 105–305 mm; odpowiedni do głębokich studni wodnych oraz dużych otworów odwadniających. Standardowe rury wiertnicze o długości 3 m, kompatybilne z rurami wiertniczymi do obiegu odwrotnego o średnicy Φ89/Φ102 mm; zmniejszają liczbę operacji dołączania rur i zwiększają wydajność.
Podwójna technologia wiercenia dla szerokiego zakresu warstw geologicznych
Jedna maszyna obsługuje wiertnicę pneumatyczną DTH oraz wiercenie odwrotną cyrkulacją błotną. Wiercenie odwrotną cyrkulacją błotną (RC) w luźnych piaskach, rozbijanie warstw skalnych młotem DTH – odpowiednia do wszystkich rodzajów gruntu: miękkiego i twardego.
Mocny wciągacz główny i pomocniczy
siła wciągania głównego 22 tony, szybkie wciąganie z prędkością 20 m/min i szybkie podawanie z prędkością 32 m/min – skraca czas wymiany rur wiertniczych. Hydrauliczny wciągacz pomocniczy o nośności 1,5 tony wspomaga podnoszenie rur wiertniczych; obsługę rur może wykonać jeden operator.
Ramka wiertnicza z regulacją kąta nachylenia w wielu pozycjach

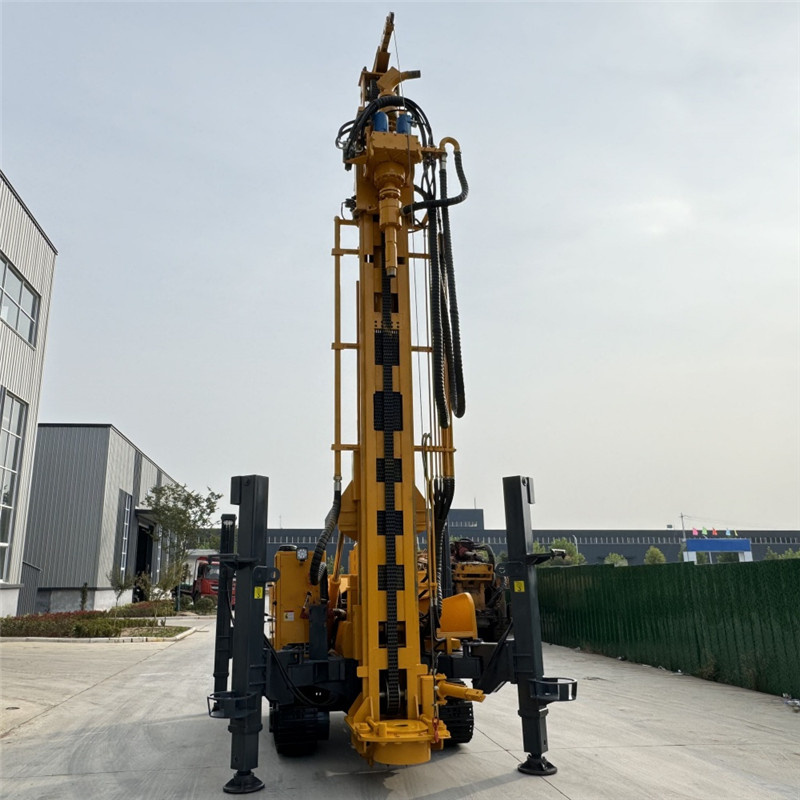

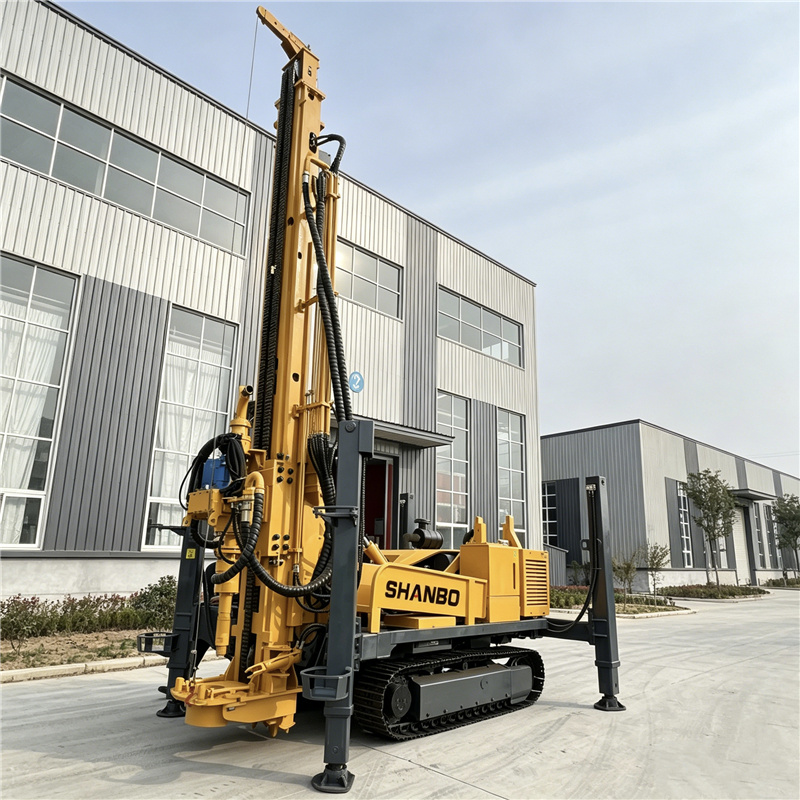

Maszt wiertniczy umożliwia wiercenie pionowe (głębokie studnie) pod kątem 90° oraz wiercenie pochyłe (eksploracyjne na stromych zboczach) pod kątem 45°. Hydrauliczne podpórki o skoku 1,6 m zapewniają poziomowanie maszyny na nierównym terenie górskim i gwarantują dokładną pionowość wiercenia.

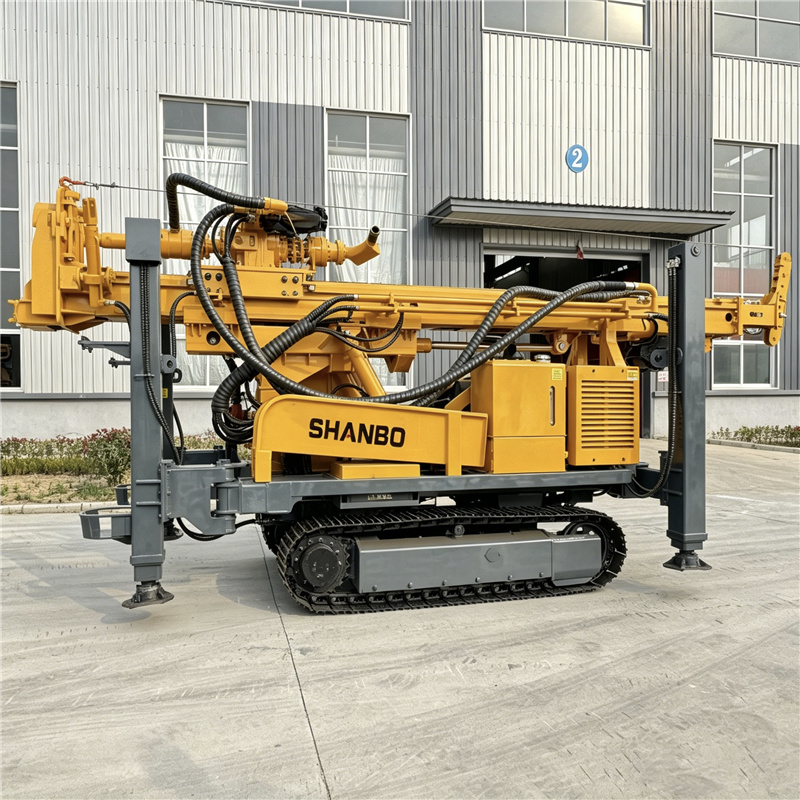

Stalowa gąsienicowa podstawa odporna na zużycie, prędkość jazdy 2,5 km/h, maksymalny nachylenie terenu 21°, stabilna na żwirowych i błotnistych drogach górskich. Zwarta ogólna wielkość: 7 × 1,85 × 2,86 m, niski koszt logistyczny przy przewozie na niskopodłogowym pojeździe.
Specyfikacja
| Waga (T) | 11 | Głębokość wiercenia (m) | 400 |
| Średnica wiercenia (mm) | 105-305 | Siła wciągania (t) | 22 |
| Szybkość wciągania (m/min) | 20 | Prędkość szybkiego posuwu (m/min) | 32 |
| Prędkość przemieszczania (km/h) | 2.5 | Kąt wznoszenia (°) | 21 |
| Moment obrotowy (N·m) | 8000/4000 | Obroty (obr/min) | 75/150 |
| Wydajność penetracji (m/h) | 10-35 | Ciśnienie powietrza (Mpa) | 1.2-3.5 |
| Zużycie powietrza (m³/min) | 16-55 | Wymiar (m) | 7*1.85*2.86 |
| Silnik | YUCHAI | Moc główna (Kw) | 92kW |
| Siła podnoszenia wyciągu (T) | 1.5 | Skok nogi (m) | 1.6 |
| Długość rury wiertniczej (m) | 3 | Średnica rury wiertniczej RC (mm) | 89/102 |
| Kąt pracy | 45°,90° | ||
| Stan roboczy | Nieutwardzona formacja i głowica kamienna | ||
| Metoda wiercenia | Górny napęd hydrauliczny obrotowy i młot pchający lub wiercenie w mudzie | ||
| Dopasowany młot DTH | Seria średniego i wysokiego ciśnienia powietrza | ||
